技術特點
?通過標準USB接口進行外部控制·軟件控制的測量臂提升
?可軟件編程自動測量
?所有軸的運動都可以自動進行
?快捷更換測量臂
?兼容Win10/64位和Win7164位系統
?每次測量結果及分析報告均自動生成
?自動測量?jì)H需三個步驟：測量，評估，保存
?軟件可以進行二次開發

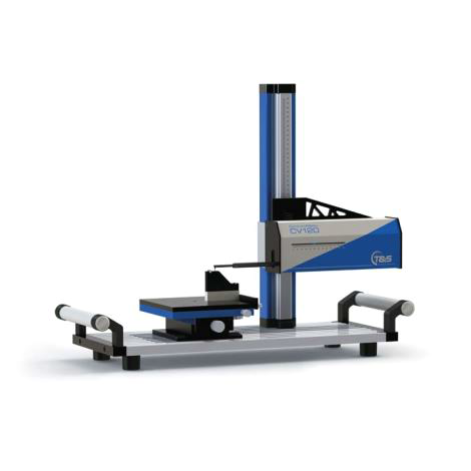

機型 | CV-120 | CV-300 | TS/GS | TS-X(HD)/GM-X | TS-XL | |
功能參數 | ||||||
X軸量程 | 120 mm | 300 mm | 300 mm | 350 mm | 360 mm | |
Z軸量程 | 30 mm | 100 mm | 375 mm | 280 mm | 550 mm | |
測量系統 | 數字 | 數字 | 光柵 | 光柵 | 光柵 | |
輪廓測量 | √ | √ | √ | √ | √ | |
雙向輪廓測量 | - | - | ● | √ | √ | |
X軸向左測量 | - | - | √ | √ | √ | |
X軸掃描 | - | - | - | √ | √ | |
測量速度 | 0.03-1.75 mm/s | 0.1-0.3 mm/s | ||||
速度自動優化 | - | - | √ | √ | √ | |
數據處理 | 數字 | |||||
導軌 | 機械 | 氣浮軸承 | ||||
分辨率 | 0.01 μm | 0.01 μm | 0.001 μm | 0.001 μm | 0.001 μm | |
工作臺承重 | 30 Kg | 75 Kg | 35 Kg | 25 Kg(50 Kg HD) | 50/100 Kg | |
數據導出 | ● | ● | ● | ● | ● | |
電動Y工作臺 | - | - | ● | ● | ● | |
圓柱螺紋評價 | - | - | ● | ● | ● | |
圓錐螺紋評價 | - | - | ● | ● | ● | |
X軸誤差(μm) | ±(1.2+2Lx/25) | ±(1.0+Lx/25) | ±(0.75+Lx/100) | ±(0.5+Lx/100) | ±(0.5+Lx/100) | |
Z軸誤差(μm) | ±(1.2+2Lz/25) | ±(1.2+Lz/25) | ±(0.75+Lz/100) | ±(0.5+Lz/100) | ±(0.5+Lz/100) | |

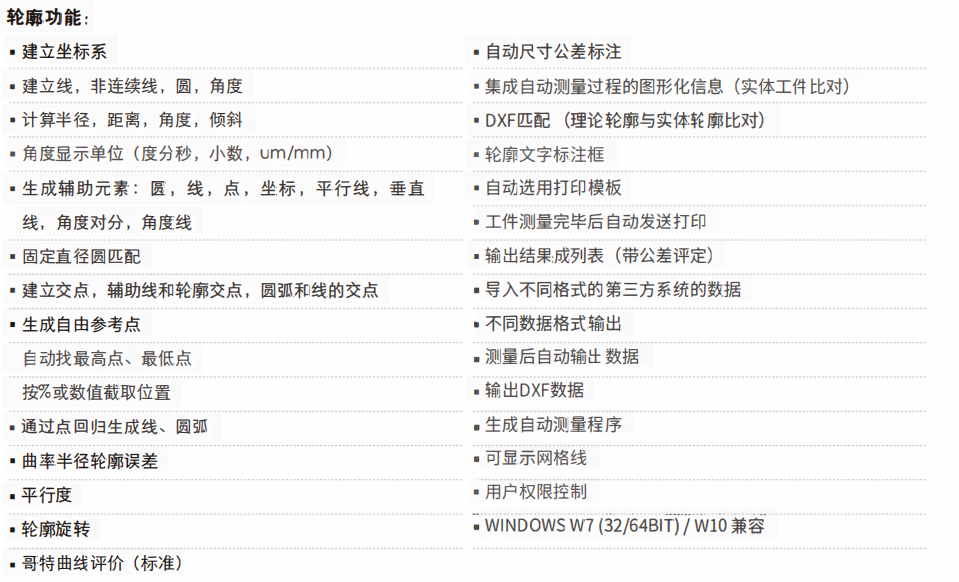

輪廓軟件功能 | ||||||
輪廓評價 | √ | √ | √ | √ | √ | |
直徑評價 | - | - | ● | √ | √ | |
數控自動測量 | √ | √ | √ | √ | √ | |
數控自動評價 | √ | √ | √ | √ | √ | |
粗糙度功能 | ||||||
粗糙度 | - | - | ● | √ | √ | |
Dominant Ripple | - | - | ● | ● | ● | |
Robust Gaussian | - | - | ● | ● | ● | |
量程（Z/X） | - | - | 1.0/300 mm | 350/280 mm | 550/360 mm | |
Ra范圍 | - | - | ≥0.1 μm | ≥0.05 μm | ≥0.1 μm | |
Rz范圍 | - | - | ≥1.0 μm | ≥0.5 μm | ≥0.8 μm | |
準確性 | - | - | 5% MW | 5% MW | 5% MW | |
測速 | - | - | 0.1 mm/s | 0.1-0.5 mm/s | ||
測力 | - | - | 7.5 mN | |||
備注 | √標配，●選配，-沒有 | |||||
NW：標準值 | MW：測量值 | |||||
